Descripción

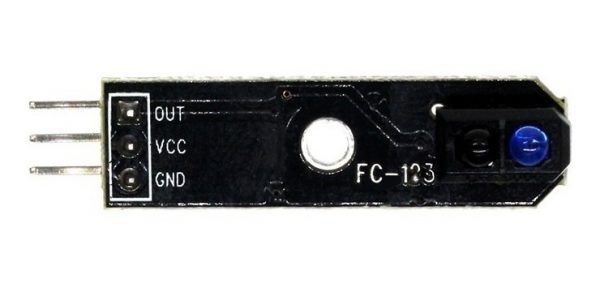

PRODUCTO: Sensor Infrarrojo Seguidor Tracker Ir Tcrt5000 Módulo de rastreo
Descripcion:
– Detección de obstáculos
– Detección de líneas en blanco y negro
Introducción de producto:
1 , utilizando el sensor de reflexión infrarrojo TCRT5000
2 , detectando la distancia de reflexión: 1mm ~ 25mm
3 , voltaje de trabajo: 5V
4 , forma de salida: señal digital (0 y 1)
5 , con agujeros de pernos fijos para una fácil instalación
6 , tamaño de placa PCB pequeña: 3.5 cm x 1 cm
7, solo peso: 4.5g
Introducción de la función:
El diodo emisor de infrarrojos del sensor TCRT5000 emite continuamente rayos infrarrojos. Cuando los rayos infrarrojos emitidos no son reflejados hacia atrás o reflejados hacia atrás pero la intensidad no es lo suficientemente grande, el tubo receptor de infrarrojos siempre está apagado y el extremo de salida del módulo es de nivel bajo, lo que indica El diodo está siempre apagado, cuando el objeto detectado aparece en el rango de detección, la luz infrarroja se refleja y la intensidad es lo suficientemente grande y el tubo receptor de infrarrojos está saturado. En este momento, el extremo de salida del módulo es alto, lo que indica que el diodo está iluminado.
Método de cableado:
1 , VCC: conecte el polo positivo de la fuente de alimentación (5V)
2 , GND: conectado al polo negativo de la fuente de alimentación
3 , OUT: señal de conmutación alta / baja (señal digital 0 y 1)
Lista de envío:
1 , módulo de rastreo TCRT5000 1 (probado, embalaje de bolsa electrostática)
