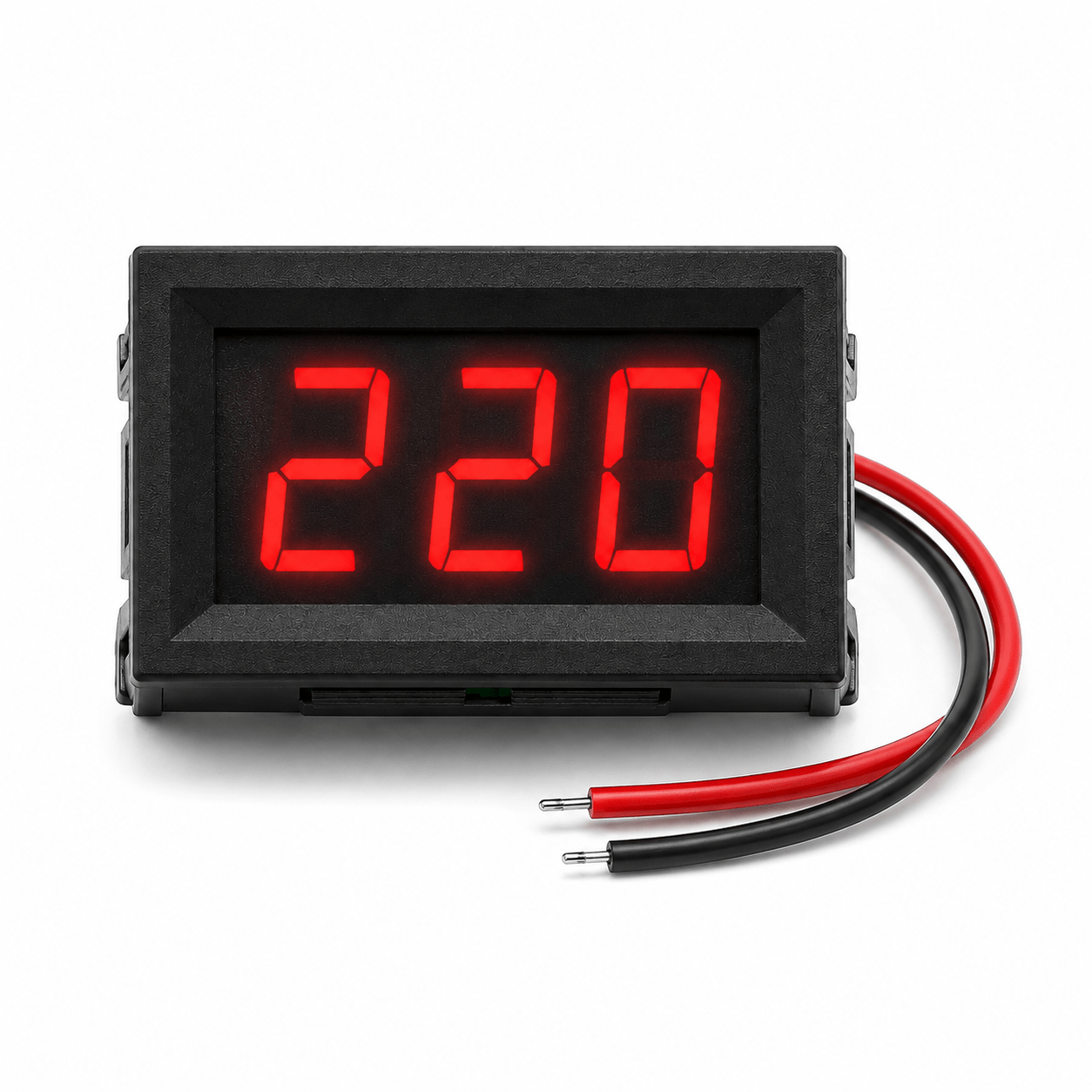

VOLTÍMETRO DIGITAL AC 70V A 500V
Voltímetro digital compacto para medición directa de tensión en corriente alterna. Diseñado para instalación embutida en tableros, gabinetes, equipos eléctricos, bancos de prueba y diferentes proyectos de electrónica o electricidad.
Su sistema de conexión de solo 2 cables permite una instalación sencilla, ya que el mismo voltaje que se desea medir alimenta el display. No requiere una fuente de alimentación adicional.
CARACTERÍSTICAS PRINCIPALES
- Rango de medición: AC 70V a 500V
- Tipo de tensión: Corriente alterna AC
- Display: LED digital de 3 dígitos
- Tamaño del display: 0,56″
- Sistema de conexión: 2 cables
- No requiere alimentación externa
- Se alimenta directamente desde la tensión que está midiendo
- Actualización de lectura: aproximadamente cada 300 ms
- Precisión aproximada: ±1%
- Impedancia de entrada: mayor a 1 MΩ
- Instalación mediante encastre en panel
- Diseño compacto y de fácil lectura
COLORES DE DISPLAY
Disponible según variante en:
- Rojo
- Verde
- Azul
La publicación corresponde al color seleccionado al momento de realizar la compra.
ESPECIFICACIONES TÉCNICAS
Rango de medición:
AC 70V a 500V
Tensión máxima de entrada:
AC 500V
Precisión:
±1%
Impedancia de entrada:
Mayor a 1 MΩ
Corriente de funcionamiento aproximada:
- Display rojo: menor a 23 mA
- Display verde: menor a 18 mA
- Display azul: menor a 17 mA
Velocidad de actualización:
Aproximadamente 300 ms
Display:
LED de 3 dígitos de 0,56″
Longitud aproximada de cables:
20 cm
Dimensiones exteriores:
48 x 29 x 21 mm
Medida aproximada de corte para montaje:
46 x 27 mm
Peso neto:
Aproximadamente 18 g
Temperatura de funcionamiento:
-20 °C a 65 °C
CONEXIÓN
El voltímetro utiliza solamente 2 cables:
Cable rojo:
Conectar a una de las líneas o fase de la tensión a medir.
Cable negro:
Conectar al neutro o a la segunda línea correspondiente.
Para una red monofásica se conecta entre fase y neutro.
En sistemas trifásicos puede utilizarse para medir la tensión entre dos fases, conectando los dos cables a las fases que se desean medir.
IMPORTANTE:
Este producto trabaja directamente con tensión de red. La instalación debe realizarse con la alimentación desconectada y respetando las medidas de seguridad correspondientes.
NO REQUIERE FUENTE EXTERNA
Una de las principales ventajas de este modelo es que no necesita una fuente auxiliar para encender el display.
El mismo voltaje que se está midiendo proporciona la alimentación necesaria para el funcionamiento del voltímetro.
Esto permite realizar una instalación mucho más simple utilizando únicamente los dos cables del equipo.
AJUSTE DE MEDICIÓN
El módulo dispone de ajuste fino de calibración mediante un pequeño potenciómetro ubicado en la placa interna.
En caso de existir una pequeña diferencia entre la lectura mostrada y un instrumento patrón, puede realizarse un ajuste de calibración.
APLICACIONES
Ideal para:
- Tableros eléctricos
- Gabinetes de control
- Equipos electrónicos
- Bancos de prueba
- Fuentes de alimentación AC
- Instalaciones domiciliarias
- Instalaciones industriales
- Monitoreo de tensión
- Proyectos eléctricos y electrónicos
ADVERTENCIA DE SEGURIDAD
No aplicar una tensión superior a AC 500V.
Una tensión superior al rango máximo especificado puede producir daños permanentes en el equipo.
Este voltímetro trabaja con tensiones potencialmente peligrosas. Su conexión e instalación debe ser realizada por una persona con conocimientos de electricidad y siempre con el circuito desenergizado.
CONTENIDO
- 1 Voltímetro digital AC 70V-500V con cables incorporados
Las imágenes son ilustrativas. El tono del display puede presentar pequeñas variaciones debido a la iluminación, configuración de pantalla o proceso de fabricación.
