Descripción
MÓDULO AMPLIFICADOR DE AUDIO MONO TDA7294
Módulo de potencia de audio con integrado TDA7294, ideal para proyectos de amplificación, armado de equipos de sonido y reparación de sistemas de audio compatibles.
Su diseño clase AB permite amplificar una señal de audio y alimentar un parlante de 4 a 8 ohms. Al ser mono, cada módulo amplifica un canal. Para un sistema estéreo se necesitan dos módulos.
CARACTERÍSTICAS
* Integrado: TDA7294.
* Tipo de amplificador: clase AB.
* Salida: mono, 1 canal.
* Impedancia del parlante: 4 a 8 ohms.
* Alimentación del módulo: fuente simétrica de ±12 a ±32 V CC.
* Potencia de salida: depende de la tensión de alimentación, la impedancia del parlante y la disipación de calor.
SOBRE LA POTENCIA
El TDA7294 se identifica comercialmente como un integrado de hasta 100 W. Ese valor corresponde a condiciones específicas y con elevada distorsión; no representa la potencia continua sin distorsión de este módulo. Con menor tensión de alimentación, la potencia disponible disminuye.

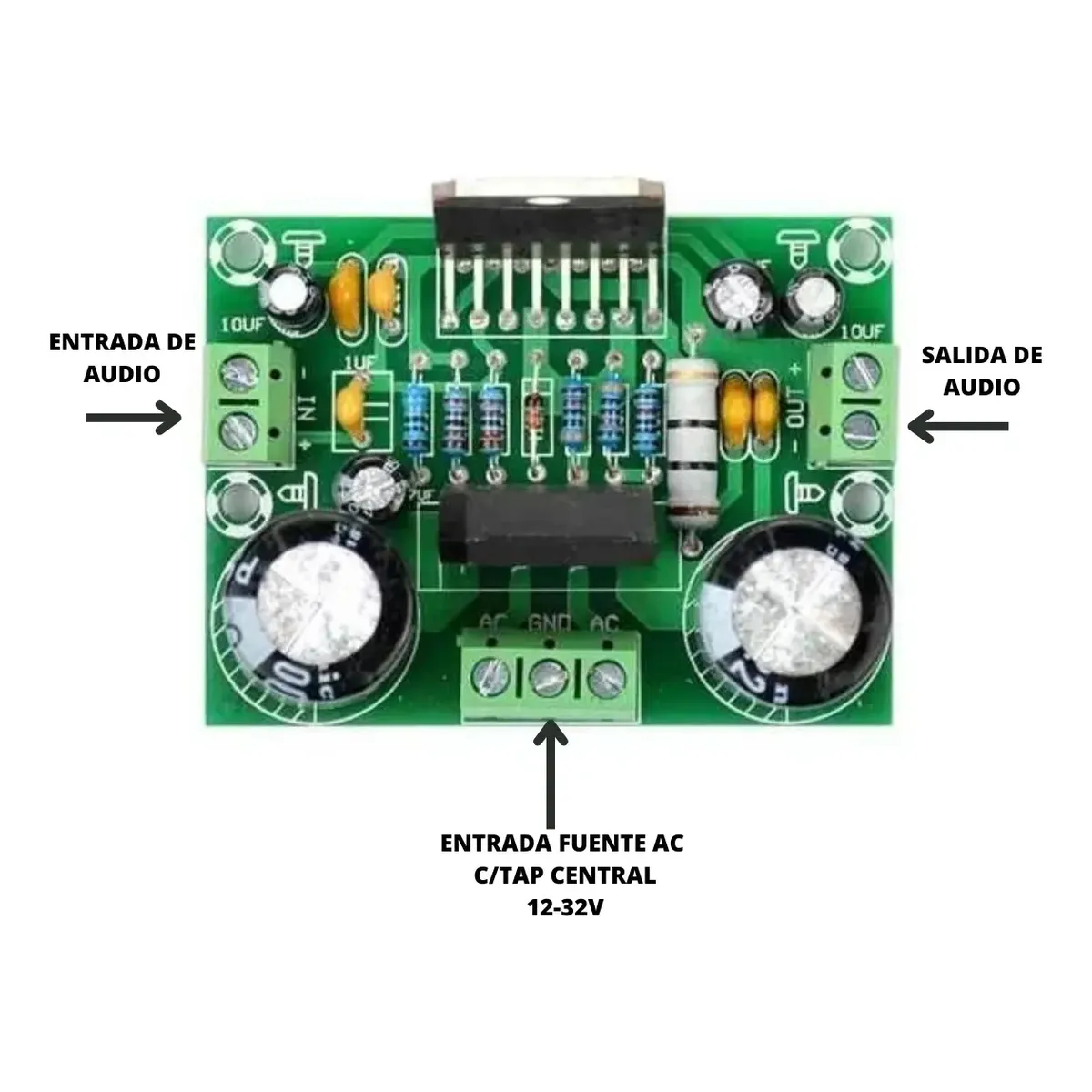

ALIMENTACIÓN E INSTALACIÓN
Requiere una fuente simétrica con positivo, masa y negativo. Por ejemplo: +24 V / 0 V / −24 V.
No se alimenta directamente con una fuente común de 12 V de dos cables ni se conecta directamente a 220 V.
Debe utilizarse con un disipador de calor adecuado y buena ventilación. La fuente debe dimensionarse según la potencia requerida y el parlante utilizado.
La entrada recibe señal de audio; no debe conectarse directamente a una salida amplificada para parlantes.
CONTENIDO
* 1 módulo amplificador de audio mono con integrado TDA7294.
Verificá la alimentación y las conexiones antes de encender el módulo.
