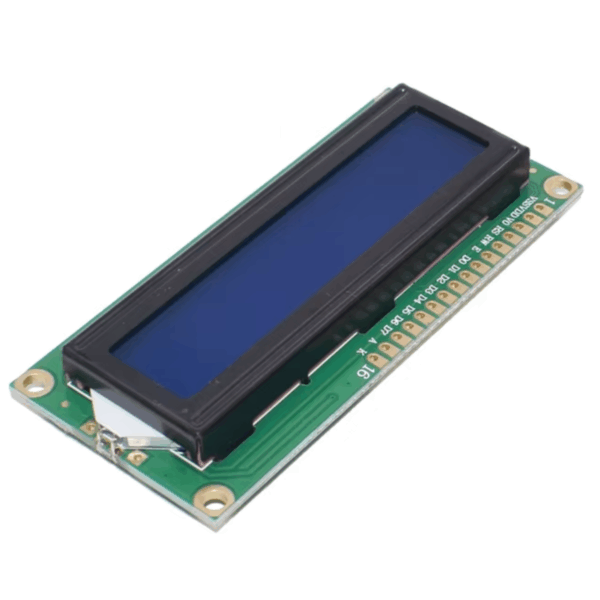

El LCD 1602A es una pantalla de cristal líquido (LCD) alfanumérica de 2 líneas y 16 caracteres por línea, muy popular por su bajo costo y facilidad de uso.
Se utiliza para mostrar texto, números, o mensajes en proyectos electrónicos.
—
Características técnicas principales
Característica Descripción
Modelo LCD1602A
Tipo de pantalla Alfanumérica (no gráfica)
Líneas / caracteres 2 líneas × 16 caracteres
Controlador HD44780 (o compatible)
Voltaje de funcionamiento 4.7 V – 5.3 V (típico 5 V)
Consumo ~1 mA sin retroiluminación / ~15–20 mA con retroiluminación
Color del display Depende del modelo: fondo verde con letras negras, o fondo azul con letras blancas
Interfaz Paralela de 8 bits o 4 bits (seleccionable)
Retroiluminación (LED) Sí, con pines A (ánodo) y K (cátodo)

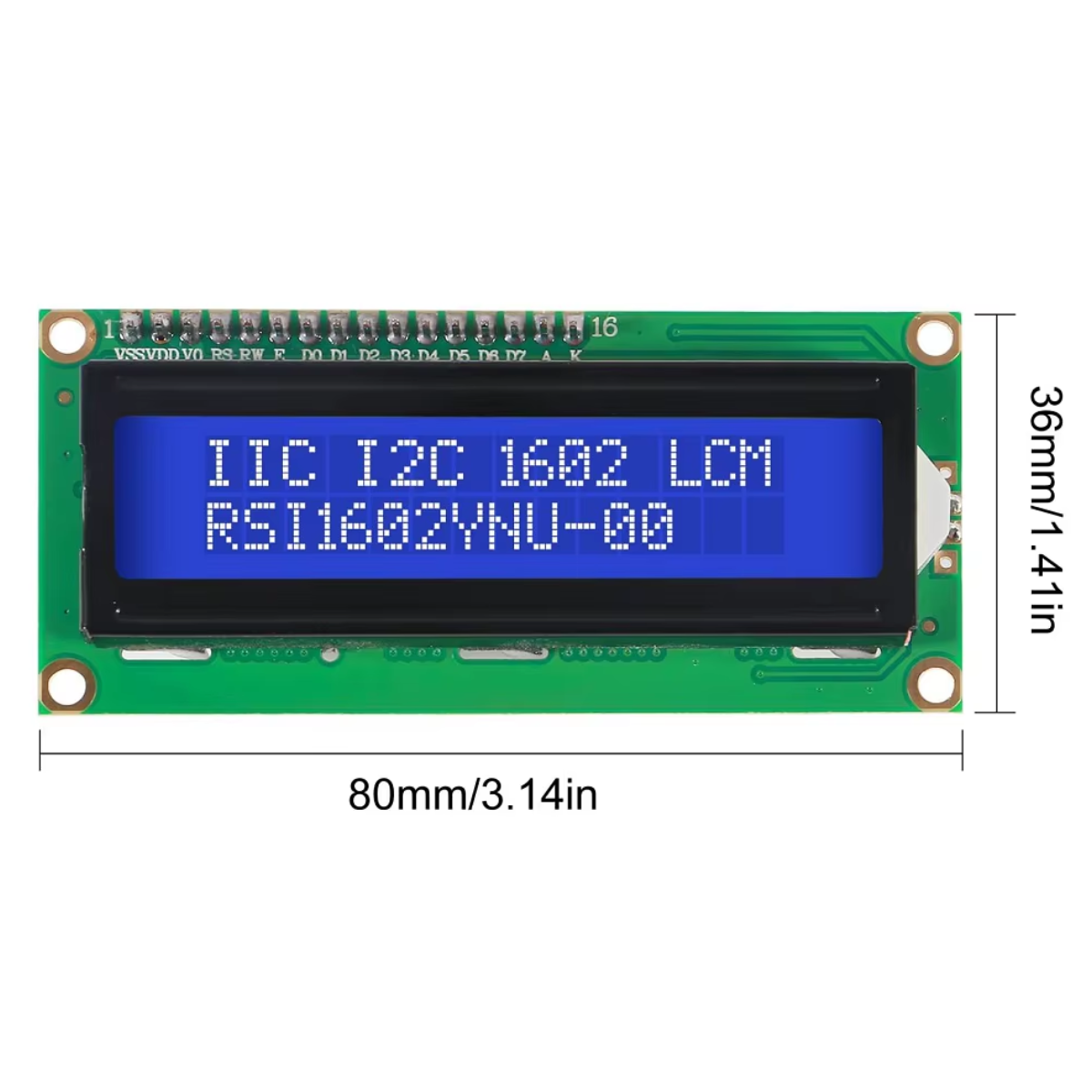

Dimensiones 80 mm × 36 mm × 12 mm aprox.
Área visible 64.5 mm × 16 mm
—

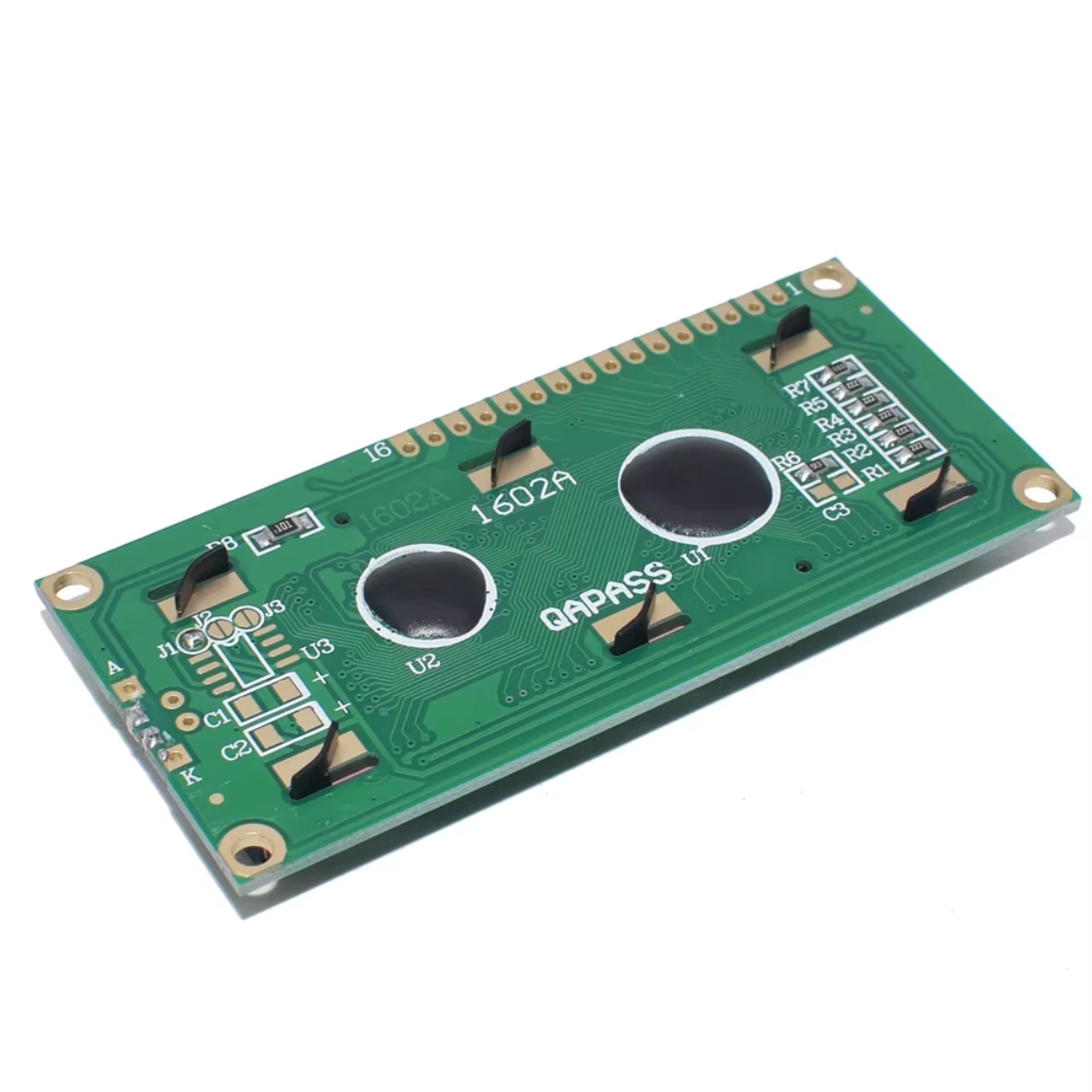

Conexión (pines)

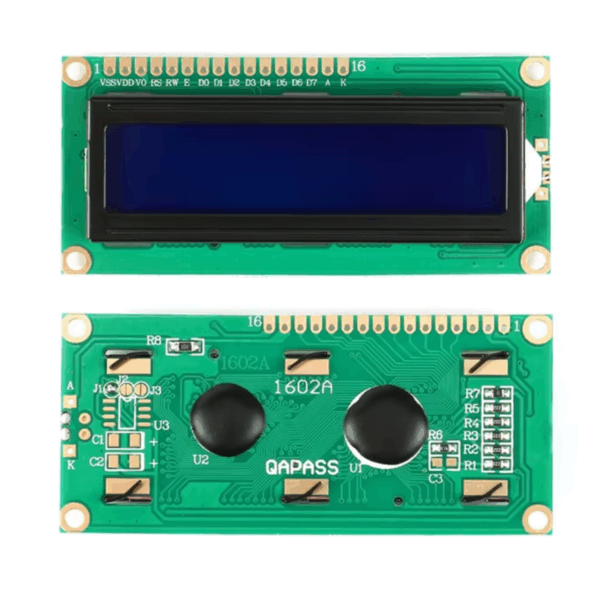

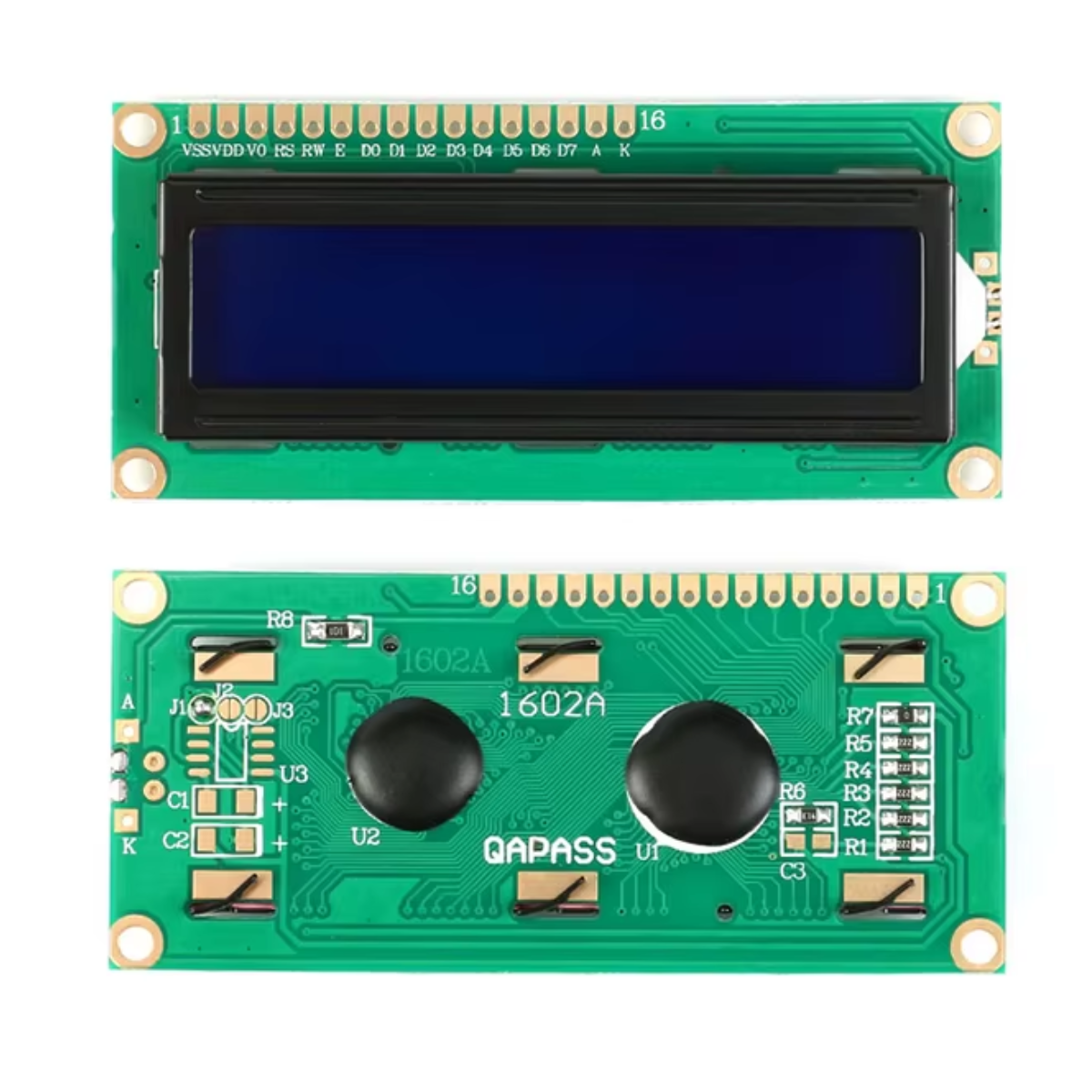

Tiene 16 pines, dispuestos así:
Pin Nombre Función
1 VSS GND
2 VDD +5V
3 V0 Control de contraste (con potenciómetro)
4 RS Registro de selección (datos/comandos)
5 RW Lectura/Escritura (0=Escribir)
6 E Enable (habilita lectura del pin de datos)
7–14 D0–D7 Líneas de datos
15 A +5V para retroiluminación
16 K GND para retroiluminación
(En modo 4 bits solo se usan D4–D7)
—
Compatibilidad
Funciona perfectamente con Arduino, ESP32, Raspberry Pi, y otros microcontroladores.
Se puede conectar directamente o a través de un adaptador I2C, que reduce los pines necesarios de 6-8 a solo 2 (SDA, SCL).
—
Ventajas
Muy económico
Bajo consumo
Fácil de programar
Compatible con adaptadores I2C
———————————————————————
